ระบบทดสอบการเพิ่มขึ้นของอุณหภูมิกระแสหลัก

1. เครื่องปรับแรงดันไฟฟ้า (รวมสามยูนิต)

เครื่องควบคุมแรงดันไฟฟ้าเหนี่ยวนำใช้แรงดันไฟฟ้าเอาต์พุตเหนี่ยวนำแบบแยกไร้แปรงถ่าน ปราศจากการปล่อยโคโรนาและประกายไฟ มาพร้อมกับครีบกระจายความร้อน- ช่วยให้ใช้งานได้ยาวนาน

• แรงดันไฟฟ้าอินพุต: 400V/เฟสเดียว-
• ความจุสูงสุด: 50kVA × 3
• กระแสไฟเข้า: 125A
• แรงดันขาออก: 25~650V
• เวลาใช้งาน: น้อยกว่าหรือเท่ากับ 24 ชั่วโมง
• วิธีการทำความเย็น: ระบายความร้อนด้วยการไหลเวียนของน้ำมัน

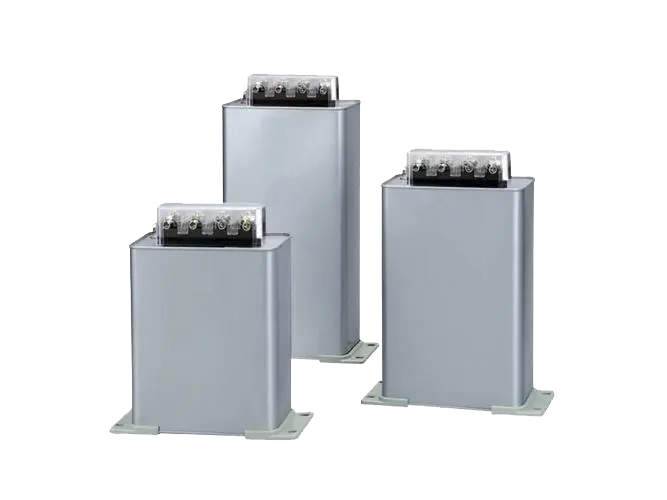

ตัวเก็บประจุชดเชย:

1) กำลังการผลิต: 300kvar ส่วนเบี่ยงเบนกำลังการผลิตจะต้องไม่เกิน 0 ~ +5% ของค่าพิกัด

2) แรงดันไฟฟ้า: 0.69kV

3) ความถี่ที่กำหนด: 50Hz

4) ระดับฉนวน: LI75/33

5) ระดับความสูง:<1000m

6) อุณหภูมิแวดล้อม: -25 ถึง +40 องศา

7) ระยะห่างของฉนวนภายนอกของตัวเก็บประจุ: มากกว่าหรือเท่ากับ 2.5 ซม./กิโลโวลต์

8) ความต้านทานแผ่นดินไหว: สามารถทนต่อความรุนแรงของแผ่นดินไหว 8 โดยไม่เกิดความเสียหาย

9) แทนเจนต์การสูญเสียไดอิเล็กทริกที่แรงดันไฟฟ้าและอุณหภูมิแวดล้อม 20 องศา : น้อยกว่าหรือเท่ากับ 0.002%

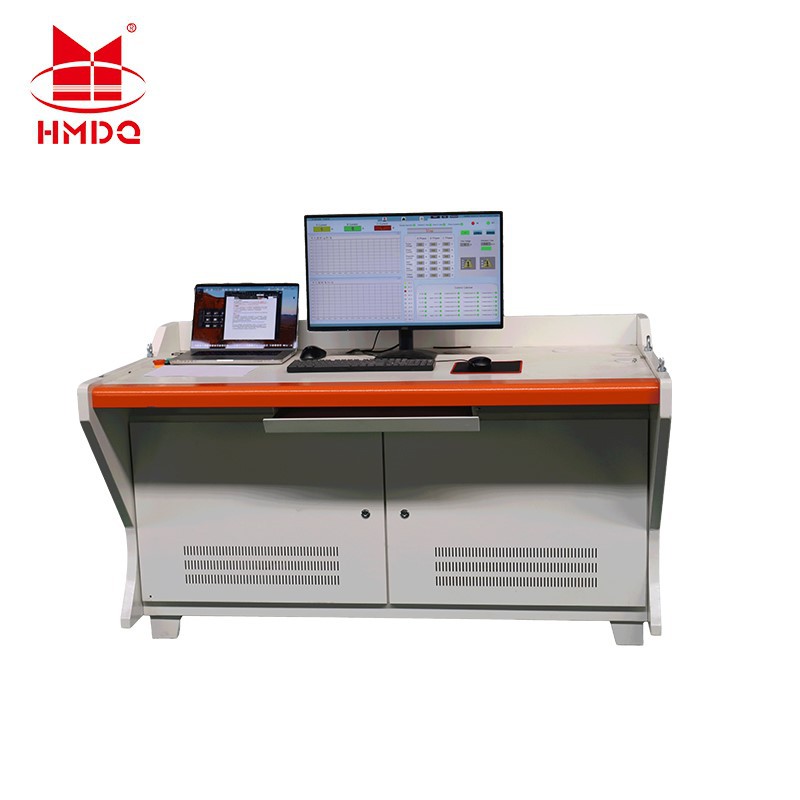

2. ตู้ควบคุมไฟฟ้าอัจฉริยะ

หน้าจอ LCD ควบคุมใช้คอมพิวเตอร์อุตสาหกรรมการสุ่มตัวอย่าง โดยมีบอร์ดสัญญาณการสุ่มตัวอย่างใช้ตัวแปลงสัญญาณแบบพาสซีฟ การป้องกันการแยกและการป้องกันหลายจุดช่วยลดผลกระทบเชิงทำลายจากแรงดันไฟฟ้าและกระแสพังทลายของแรงดันไฟฟ้าสูง-บนแหล่งจ่ายไฟควบคุมได้อย่างสมบูรณ์ การตั้งค่าพารามิเตอร์ตัวควบคุมจะคงอยู่อย่างถาวรโดยไม่ต้อง-กำหนดค่าใหม่สำหรับชุดเดียวกันหลังจากสูญเสียพลังงาน ข้อมูลการทดสอบจะถูกเก็บไว้อย่างถาวร 50 รายการ อำนวยความสะดวกในการตรวจสอบและพิมพ์

• พิกัดความจุขาเข้า: 150kVA
• แรงดันไฟฟ้าอินพุต: 415V/50Hz/สาม-เฟส
• จัดอันดับกระแสไฟเข้า: 208.6A
• ตัวบ่งชี้กระแสเอาต์พุต: 10000A จอแสดงผลสาม-เฟส
• ตัวบ่งชี้แรงดันไฟฟ้าขาเข้า: 450V
• ความแม่นยำของมิเตอร์: คลาส 0.5 (ดิจิตอล)
• การตั้งค่ากระแสเกิน: 0~10000A (สาม-เฟส/เฟสเดียว-ปรับได้)
• ยอดคงเหลือปัจจุบัน: กระแสเอาต์พุตสามารถปรับได้ตามต้องการสำหรับการทำงานสาม-เฟส/เฟสเดียว-

รับประกันเอาต์พุตสามเฟส-ที่สมดุล

• เวลาปล่อยตีกลับกระแสเกิน: 7mS
• ช่วงเวลา: 0 ~ 999H
• เวลาใช้งาน: น้อยกว่าหรือเท่ากับ 24 ชั่วโมง
• วิธีการทำความเย็น: พัดลม-ทำให้เย็นลง

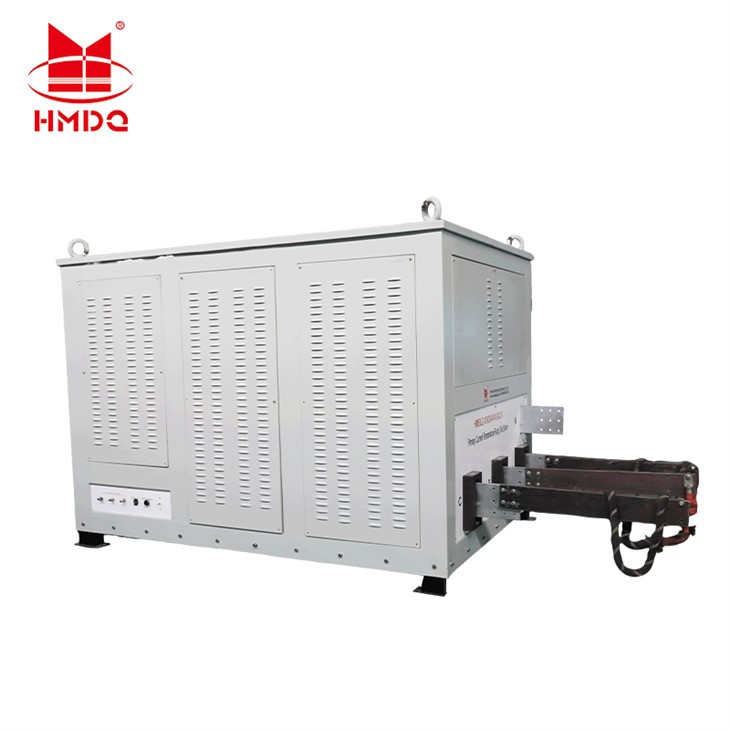

3. กระแส-หม้อแปลงเพิ่มกำลัง

หม้อแปลงเพิ่มกระแส-ใช้โครงสร้างหุ้มฉนวนทั้งหมดด้วยตัวนำทองแดง T3 และการเคลือบเหล็กซิลิคอนรีดเย็น- มีขดลวดคู่: ขดลวดอินพุตแรงดันไฟฟ้าต่ำ- และขดลวดเอาต์พุตแรงดันสูง- การป้องกันไฟฟ้าสถิตอยู่ในตำแหน่งระหว่างขดลวดแรงดันต่ำ-และแรงสูง- และระหว่างขดลวดแรงดันต่ำ-กับแกนกลาง ข้อต่อแม่เหล็กอยู่ระหว่างขดลวดสูงและขดลวดต่ำ โดยไม่มีการเชื่อมต่อทางไฟฟ้า

• พิกัดความจุ: 450kVA
• แรงดันขาออก: แรงดันไฟฟ้าเฟส 0~14V, แรงดันไฟฟ้าสาย 0~24.2V (วงจรเปิด-)
• กระแสไฟขาออก: 0–10000A
• หม้อแปลงกระแสไฟฟ้า: LMZ-10000A/5A (3 ยูนิต)
• ความแม่นยำ CT: คลาส 0.5
• เวลาใช้งาน: น้อยกว่าหรือเท่ากับ 24 ชั่วโมง
• วิธีทำความเย็น: พัดลมระบายความร้อน
