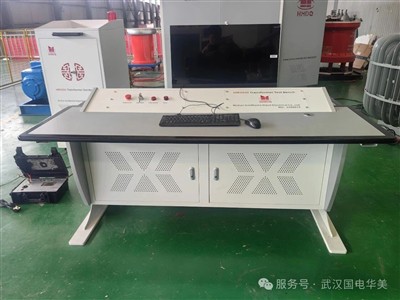

แท่นทดสอบแบบตั้งโต๊ะ Transformer HM5050
ภาพรวมผลิตภัณฑ์และการใช้งานสถานการณ์

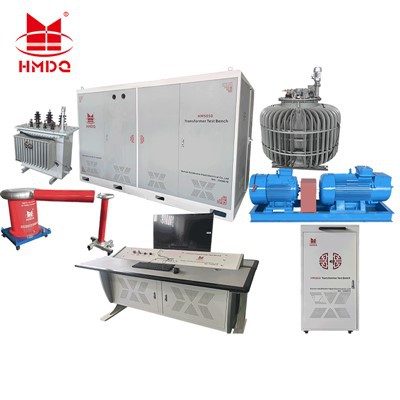

แท่นทดสอบคุณลักษณะที่ครอบคลุมของหม้อแปลงซีรีส์ HM5050 เป็นเครื่องทดสอบแบบครบวงจรที่มีความแม่นยำสูง- มัลติฟังก์ชั่น ซึ่งออกแบบมาโดยเฉพาะสำหรับการทดสอบและการทดลองประสิทธิภาพของหม้อแปลง อุปกรณ์นี้รวมฟังก์ชันการทดสอบหลายอย่างไว้ด้วยกัน รวมถึงไม่มี-การสูญเสียโหลด การสูญเสียโหลด อัตราส่วนการหมุนและกลุ่มการเชื่อมต่อ ความต้านทาน DC และความถี่ของกำลังที่ทนต่อแรงดันไฟฟ้า รองรับการแปลงและจัดเก็บข้อมูลอัตโนมัติ ทำให้เหมาะสำหรับการผลิตหม้อแปลง การบำรุงรักษา และการใช้งานการทำงานของระบบไฟฟ้า
พารามิเตอร์ทางเทคนิค
1. HMBTC-ข้อกำหนดทางเทคนิคของเครื่องวิเคราะห์พลังงาน VI
1) ความแม่นยำในการวัดขั้นพื้นฐาน:
แรงดันกระแส: ±0.1%
กำลังไฟฟ้า: ±0.2% (cosφ > 0.1), ±1.0% (0.01 < cosφ น้อยกว่าหรือเท่ากับ 0.1)
2) ช่วงการวัดแรงดันไฟฟ้า: AC 0–1000V
3) ช่วงการวัดปัจจุบัน: AC 0–5A

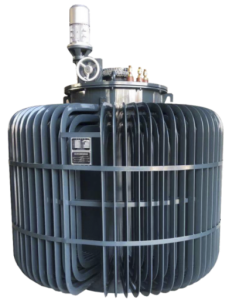

2. ข้อมูลจำเพาะทางเทคนิคของตัวควบคุมแรงดันไฟฟ้าแม่เหล็กไฟฟ้าสามเฟส HMGY-300kVA
1) ช่วงความจุ: 300kVA
2) แรงดันไฟฟ้าขาเข้า: 380V
3) แรงดันขาออก: 0–650V (แรงดันไฟฟ้าอื่น ๆ ตามคำขอพิเศษ)
4) ความถี่: 50/60Hz
5) ประสิทธิภาพ: 96%
6) ความเป็นฉนวน: 2000V / 60S < 10mA
7) Insulation resistance: >20MΩ
8) อุณหภูมิแวดล้อม: -25 องศาถึง +40 องศา
9) ความชื้นสัมพัทธ์:<95%
10) อุณหภูมิที่เพิ่มขึ้น:<55℃
ระดับเสียงรบกวน:<85dB

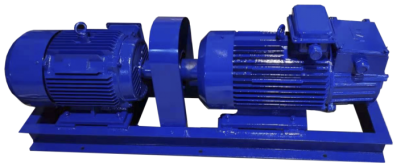

3.ข้อกำหนดทางเทคนิคสำหรับชุดเครื่องกำเนิดความถี่กลาง HMZP-160kVA
1) ความจุสูงสุด: 160kVA
2) แรงดันไฟฟ้าขาเข้า: 415V
3) แรงดันขาออก: 0–1kV
4) ความถี่: 200Hz
4. ข้อมูลจำเพาะทางเทคนิคสำหรับหม้อแปลงระดับกลาง 500kVA/0.8kV/1.6kV/2.4kV/6.4kV/24kV
1) ความจุสูงสุด: 500kVA
2) ความถี่ในการทำงาน: 50/150Hz
3) แรงดันขาออก: 1.6kV, 2.4kV, 6.4kV, 24kV (เอาต์พุตแตะ 4 ครั้ง)
4) กระแสไฟขาออก: 12–360A
5) ระดับความสูง: ไม่เกิน 1,000 ม.
6) อุณหภูมิแวดล้อม:
อุณหภูมิแวดล้อมสูงสุด +40 องศา อุณหภูมิเฉลี่ยสูงสุดรายเดือน +30 องศา
อุณหภูมิแวดล้อมขั้นต่ำ -25 องศา (สำหรับหม้อแปลงไฟฟ้ากลางแจ้ง) อุณหภูมิเฉลี่ยสูงสุดต่อปี +30 องศา
อุณหภูมิแวดล้อมขั้นต่ำ -5 องศา (สำหรับหม้อแปลงในอาคาร)
