หากคุณเคยทำงานด้านการบำรุงรักษาไฟฟ้า ระบบอัตโนมัติทางอุตสาหกรรม หรือการทดสอบระบบไฟฟ้า คุณอาจเคยได้ยินเรื่อง aรีเลย์ป้องกันการฉีดกระแสทุติยภูมิสามเฟส– อุปกรณ์ที่ช่วยให้โครงข่ายไฟฟ้าของคุณทำงานได้อย่างราบรื่นโดยการตรวจจับข้อผิดพลาดและตัดวงจรก่อนเกิดภัยพิบัติ ในฐานะซัพพลายเออร์ของรีเลย์เหล่านี้ ฉันได้รับคำถามนี้ตลอดเวลา: “สามารถอัพเกรดรีเลย์ป้องกันการฉีดกระแสทุติยภูมิ 3 เฟสที่มีอยู่ของฉันแทนที่จะเปลี่ยนใหม่ทั้งหมดได้หรือไม่”
มาตัดเรื่องกันดีกว่า: ใช่ โดยส่วนใหญ่แล้ว การอัพเกรดไม่เพียงแต่เป็นไปได้เท่านั้น แต่ยังคุ้มค่ากว่าการโยนยูนิตที่ดีเลิศไปซื้อยูนิตใหม่อีกด้วย ฉันได้ช่วยผู้จัดการโรงงานและทีมไฟฟ้าหลายสิบคนเดินผ่านกระบวนการนี้ตลอดหลายปีที่ผ่านมา และฉันต้องการแจกแจงว่าสิ่งนี้เป็นอย่างไร เหตุใดจึงสมเหตุสมผล และจะดึงออกมาได้อย่างไร
ขั้นแรก ตรวจสอบให้แน่ใจว่าเราอยู่ในหน้าเดียวกันเกี่ยวกับอะไรรีเลย์ป้องกันการฉีดกระแสทุติยภูมิสามเฟสจริงๆแล้วทำ รีเลย์เหล่านี้จำลองข้อผิดพลาดทางไฟฟ้าในระบบไฟฟ้า (เช่น ไฟฟ้าลัดวงจรหรือโอเวอร์โหลด) เพื่อทดสอบว่าเซอร์กิตเบรกเกอร์และระบบป้องกันของคุณทำงานตามที่ตั้งใจไว้หรือไม่ เมื่อเครื่องทำงานผิดปกติหรือล้าสมัย คุณมีสองทางเลือก: เปลี่ยนทั้งเครื่อง หรืออัพเกรดบางส่วน การเปลี่ยนรีเลย์แบบเต็มสามารถทำให้คุณประหยัดเงินได้หลายหมื่นดอลลาร์ ไม่ต้องพูดถึงเวลาหยุดทำงานและเวลาในการติดตั้ง อย่างไรก็ตาม การอัพเกรดมักจะกำหนดเป้าหมายไปที่ส่วนประกอบที่ล้าสมัยโดยเฉพาะ ในขณะเดียวกันก็รักษาฮาร์ดแวร์หลักที่ยังคงเชื่อถือได้ไว้
แล้วส่วนไหนที่อัพเกรดบ่อยที่สุด? เริ่มจากสมองของรีเลย์ – ตัวควบคุมดิจิทัลกันก่อน รีเลย์อนาล็อกหรือดิจิทัลรุ่นเก่ามักทำงานบนโปรเซสเซอร์ที่ช้า มีจอแสดงผลขนาดเล็ก หรือไม่ผสานรวมกับระบบ SCADA (การควบคุมดูแลและการได้มาซึ่งข้อมูล) สมัยใหม่ หากรีเลย์ของคุณไม่สามารถสื่อสารกับระบบตรวจสอบส่วนกลางของโรงงานได้ แสดงว่ารีเลย์ทำงานอยู่ในสุญญากาศ การอัพเกรดเป็นโมดูลควบคุมดิจิทัลรุ่นใหม่จะเพิ่มหน้าจอสัมผัส การตรวจสอบระยะไกล และความเข้ากันได้กับโปรโตคอล IEC 61850 (มาตรฐานสำหรับการสื่อสารพลังงานสมัยใหม่) เราได้รวมการอัพเกรดเหล่านี้เข้ากับรีเลย์จากปี 2000 และลูกค้าบอกเราว่ามันเหมือนกับการให้สมองใหม่กับรีเลย์เก่าของพวกเขา – ราคาถูกกว่าการเปลี่ยนเต็มมาก
ถัดไป โมดูลอินพุต/เอาท์พุต (I/O) รีเลย์แบบเก่ามักใช้รีเลย์แบบกลไกสำหรับอินพุตและเอาต์พุตสัญญาณ ซึ่งจะเสื่อมสภาพเมื่อเวลาผ่านไป พวกเขายังถูกจำกัดด้วยจำนวนสัญญาณที่สามารถจัดการได้ การอัพเกรดเป็นโมดูล I/O โซลิดสเตตจะช่วยเพิ่มความทนทาน จัดการสัญญาณได้มากขึ้น และยังช่วยให้อินพุตแบบอะนาล็อกสำหรับการตรวจจับแรงดันและกระแสแม่นยำยิ่งขึ้นอีกด้วย ลูกค้ารายหนึ่งของเราในโรงงานผลิตมีรีเลย์เก่าที่อ่านค่าปัจจุบันผิด ทำให้เกิดการสะดุดโดยไม่จำเป็น การอัพเกรดโมดูล I/O อย่างรวดเร็วได้รับการแก้ไขแล้วในหนึ่งสัปดาห์ ไม่จำเป็นต้องเปลี่ยนใหม่ทั้งหมด
แล้วมีซอฟต์แวร์ รีเลย์รุ่นเก่าๆ จำนวนมากทำงานบนเฟิร์มแวร์ที่ล้าสมัยซึ่งมีช่องโหว่ด้านความปลอดภัย (เรื่องใหญ่ในทุกวันนี้ เนื่องจากระบบไฟฟ้าเชื่อมต่อกันมากขึ้น) และไม่รองรับแผนการป้องกันสมัยใหม่ เช่น การตรวจจับอาร์คแฟลชหรือเทคโนโลยีซิงโครฟาเซอร์ การอัพเกรดเฟิร์มแวร์หรือการเปลี่ยนซอฟต์แวร์ทั้งหมดจะอัปเดตการป้องกันเหล่านั้น เพิ่มแพตช์ความปลอดภัยทางไซเบอร์ และช่วยให้คุณปรับให้เข้ากับข้อกำหนดระบบไฟฟ้าใหม่โดยไม่ต้องสัมผัสฮาร์ดแวร์ทางกายภาพ เมื่อเร็วๆ นี้เราได้อัปเกรดซอฟต์แวร์สำหรับกลุ่มรีเลย์ของยูทิลิตี้ และพวกเขารายงานว่าการเดินทางผิดพลาดลดลง 30% หลังจากการอัปเดต
รอ แต่เมื่อไหร่คุณควรไม่อัพเกรด? นั่นเป็นคำถามที่ยุติธรรม หากฮาร์ดแวร์หลักของรีเลย์ของคุณสึกกร่อน แหล่งจ่ายไฟขัดข้อง หรือมีอายุมากกว่า 15 ปี (โดยเฉพาะหากเป็นยูนิตแบบอะนาล็อก) การอัพเกรดอาจไม่คุ้มค่า ค่าใช้จ่ายในการอัปเกรดชิ้นส่วนเหล่านั้นอาจเกือบถึงราคาของรีเลย์ใหม่ และสุดท้ายคุณอาจจบลงด้วยระบบแพตช์เวิร์คที่บำรุงรักษายาก นอกจากนี้ หากคุณต้องการคุณสมบัติที่โดยพื้นฐานแล้วมันเป็นไปไม่ได้ที่จะเพิ่มลงในรีเลย์ที่มีอยู่ของคุณ เช่น การสื่อสารด้วยไฟเบอร์ออปติกขั้นสูงหรือการทดสอบอเนกประสงค์สำหรับระบบพลังงานหมุนเวียนใหม่ การเปลี่ยนทดแทนทั้งหมดอาจเป็นหนทางไป

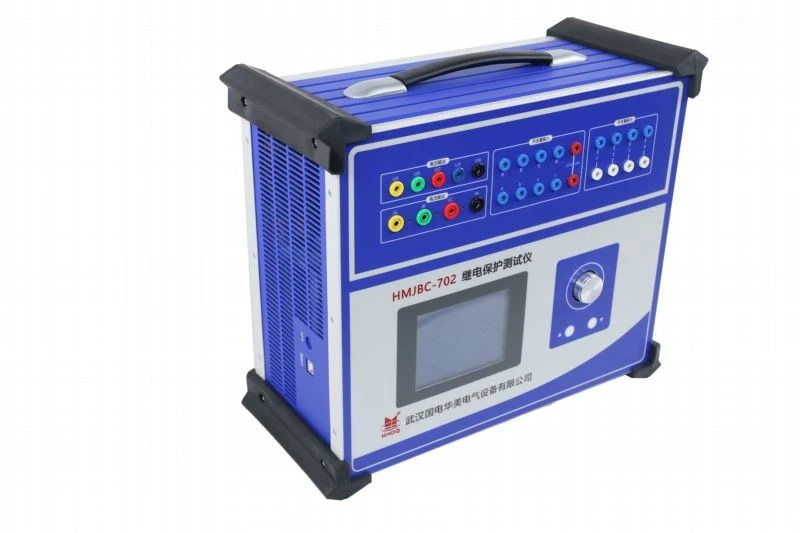

แต่ประเด็นสำคัญคือ คนส่วนใหญ่ไม่ทราบว่าการอัปเกรดไม่ใช่โครงการ DIY คุณต้องมีเครื่องมือที่เหมาะสมเพื่อทดสอบว่าการอัปเกรดใช้งานได้จริงไหม นั่นคือสิ่งที่เหมือนชุดทดสอบการป้องกันรีเลย์สามเฟสหรือกเครื่องทดสอบรีเลย์ 3 เฟสเข้ามา ก่อนและหลังการอัพเกรด คุณต้องรันการจำลองข้อผิดพลาดเพื่อให้แน่ใจว่ารีเลย์ยังคงตัดกระแส แรงดันไฟฟ้า และจังหวะเวลาที่ถูกต้อง ทีมงานของเราแนะนำเสมอให้ใช้เครื่องทดสอบคุณภาพสูงเพื่อตรวจสอบการอัพเกรด เนื่องจากแม้ข้อผิดพลาดในการเดินสายไฟเล็กน้อยระหว่างการอัพเกรดก็อาจทำให้รีเลย์ไร้ประโยชน์ได้ เรายังมีลูกค้าที่ใช้ของเราเครื่องทดสอบการป้องกันรีเลย์ดิจิตอลแบบออปติคอลสำหรับการทดสอบหลังการอัพเกรด เนื่องจากสามารถรองรับโปรโตคอลดิจิทัลใหม่ได้โดยไม่ต้องมีอะแดปเตอร์เพิ่มเติม สำหรับระบบขนาดเล็ก กเครื่องทดสอบรีเลย์เฟสเดียวอาจจะเพียงพอ แต่สำหรับรีเลย์ 3 เฟส คุณต้องมีความแม่นยำตามที่หน่วย 3 เฟสมีให้
ฉันอยากให้ชัดเจน: การอัพเกรดไม่ใช่ก้าวที่ถูกต้องเสมอไป แต่เป็นตัวเลือกที่ยอดเยี่ยมสำหรับระบบไฟฟ้าทางอุตสาหกรรมและเชิงพาณิชย์ส่วนใหญ่ ช่วยลดต้นทุน ลดเวลาหยุดทำงาน และยืดอายุการลงทุนที่มีอยู่ของคุณ และหากคุณตัดสินใจที่จะใช้เส้นทางการอัพเกรด การทำงานร่วมกับซัพพลายเออร์ที่รู้จักทั้งรีเลย์และเครื่องมือทดสอบเป็นกุญแจสำคัญ คุณจะหลีกเลี่ยงข้อผิดพลาดทั่วไป เช่น ส่วนประกอบที่เข้ากันไม่ได้หรือการสอบเทียบที่ไม่ถูกต้อง
หากคุณสงสัยว่ารีเลย์ของคุณสามารถอัปเกรดได้หรือไม่ หรือคุณพร้อมที่จะเริ่มกระบวนการแล้ว อย่าลังเลที่จะติดต่อเรา เราได้ทำงานร่วมกับทุกสิ่งตั้งแต่รีเลย์สำหรับธุรกิจขนาดเล็กไปจนถึงกลุ่มยานพาหนะสาธารณูปโภคขนาดใหญ่ และเราสามารถช่วยคุณพิจารณาว่าการอัปเกรดเป็นตัวเลือกที่ดีที่สุดสำหรับความต้องการของคุณหรือไม่ ไม่ว่าคุณจะต้องการคำแนะนำเกี่ยวกับชิ้นส่วนที่ควรอัปเกรดหรือคำแนะนำในการทดสอบด้วยอุปกรณ์ที่เหมาะสม ทีมงานของเราก็พร้อมให้ความช่วยเหลือ
อ้างอิง
- มาตรฐาน IEEE C37.90.1 “ข้อกำหนดด้านประสิทธิภาพของระบบรีเลย์และรีเลย์”
- คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศ (IEC) 61850 “เครือข่ายการสื่อสารและระบบในระบบไฟฟ้าอัตโนมัติ”
- สมาคมบำรุงรักษาระบบไฟฟ้าอุตสาหกรรม (IPSMA), “แนวทางปฏิบัติที่ดีที่สุดสำหรับการอัพเกรดและดัดแปลงรีเลย์”
- “การทดสอบการฉีดทุติยภูมิสำหรับรีเลย์กำลัง” นิตยสารการก่อสร้างและบำรุงรักษาระบบไฟฟ้า ปี 2022
