วิดีโอแสดงผลเครื่องระบุตำแหน่งสายเคเบิลรถเข็น HM A50
ภาพรวมผลิตภัณฑ์และสถานการณ์การใช้งาน

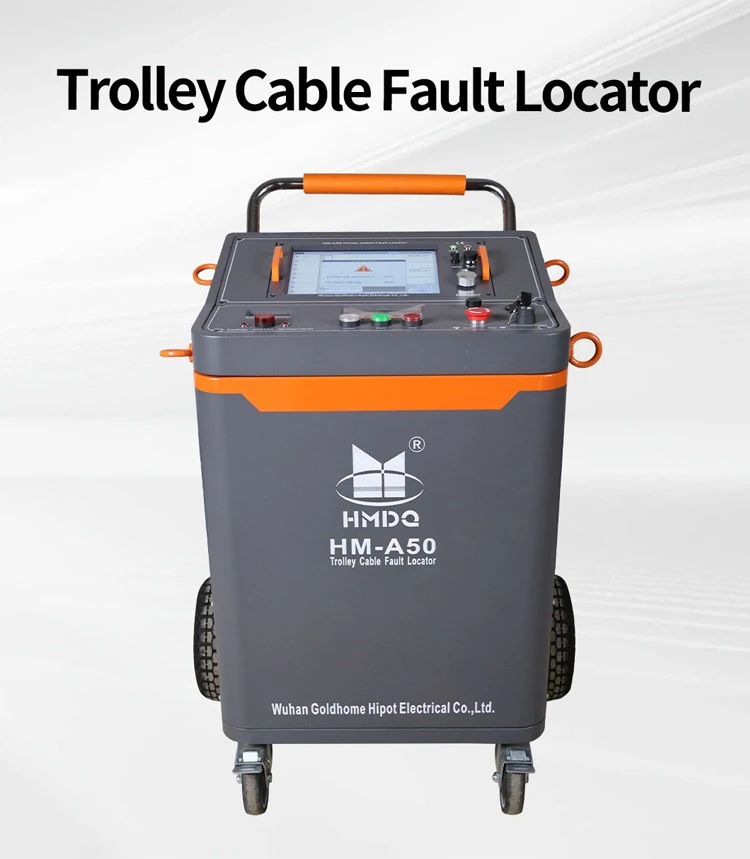

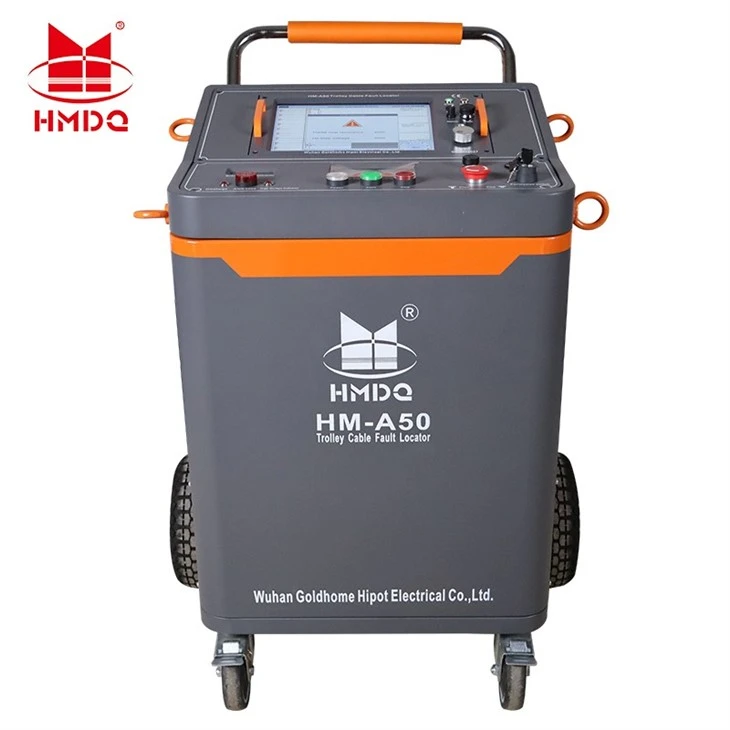

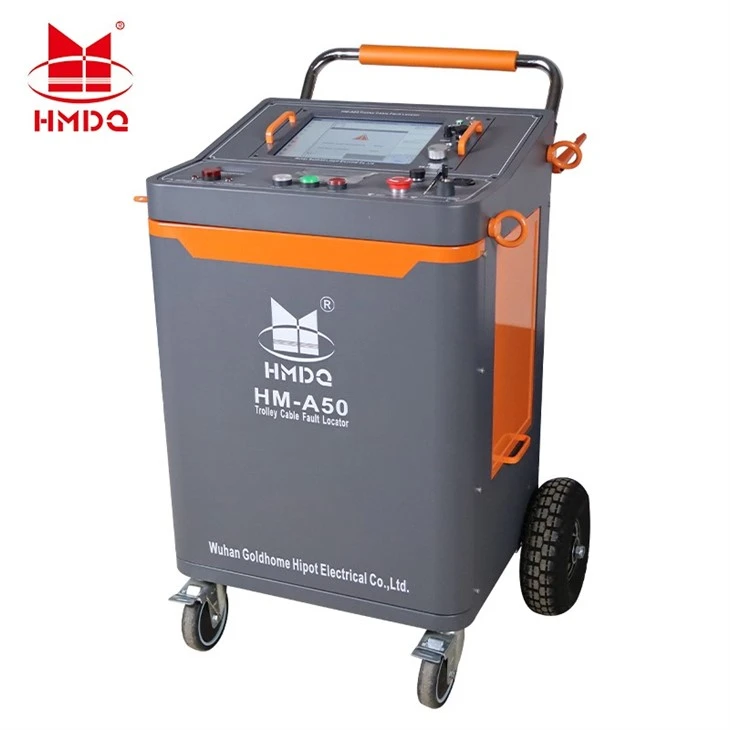

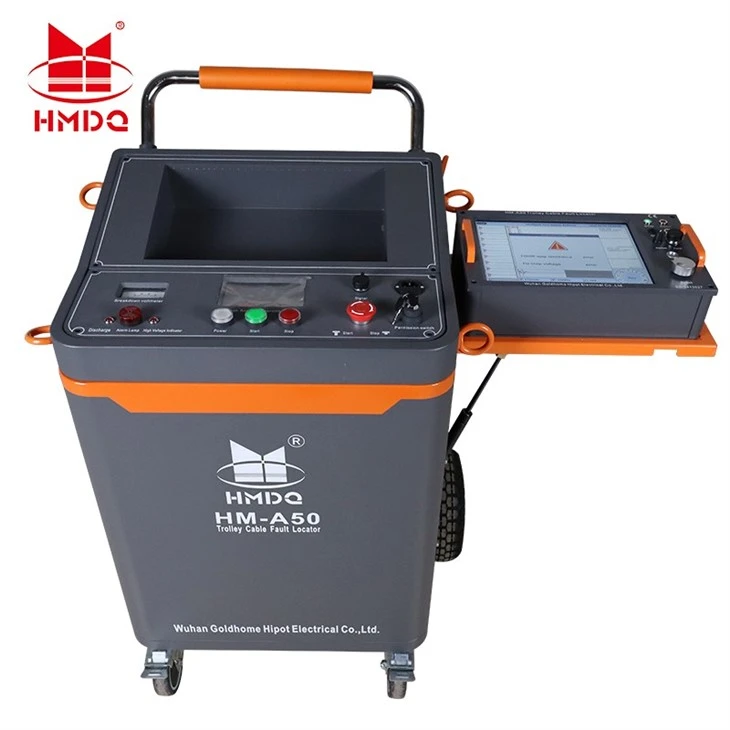

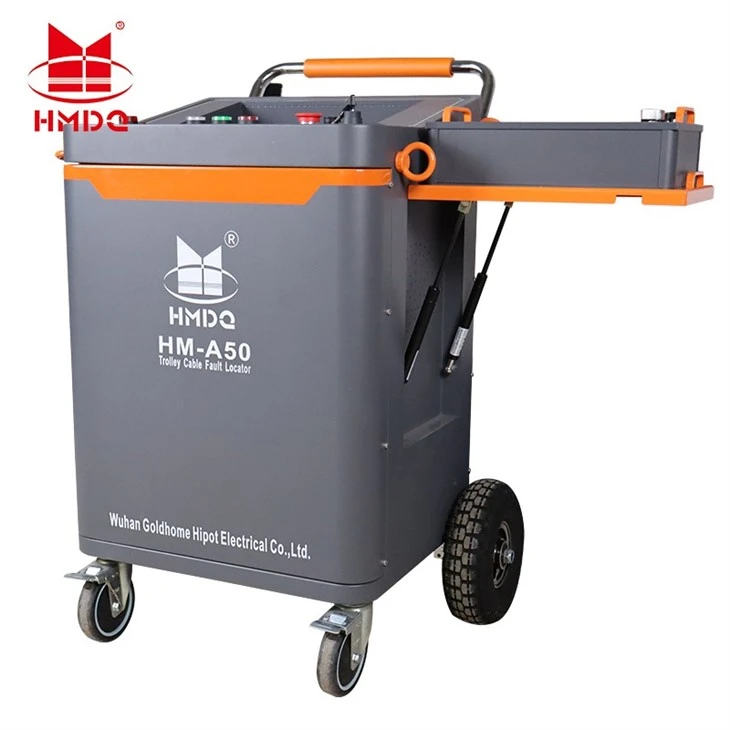

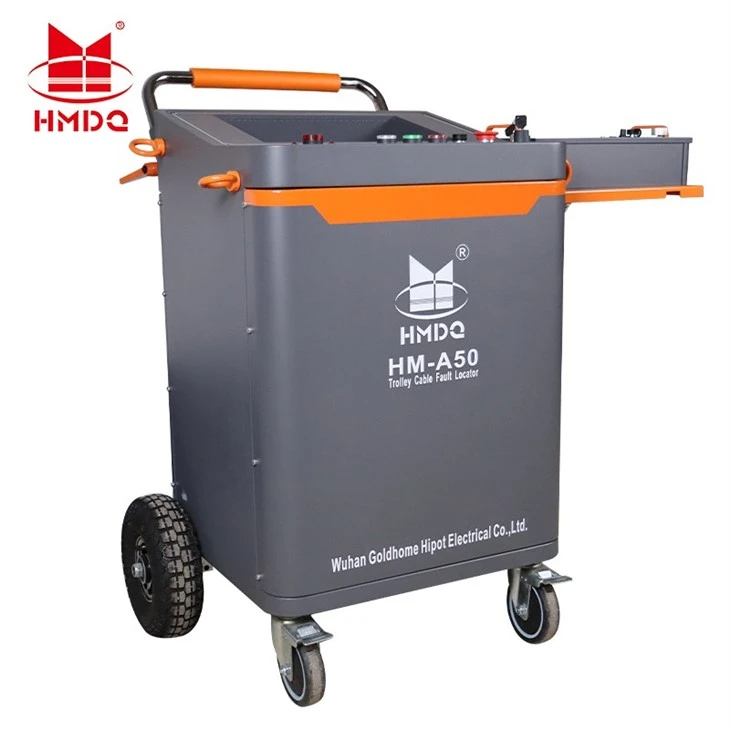

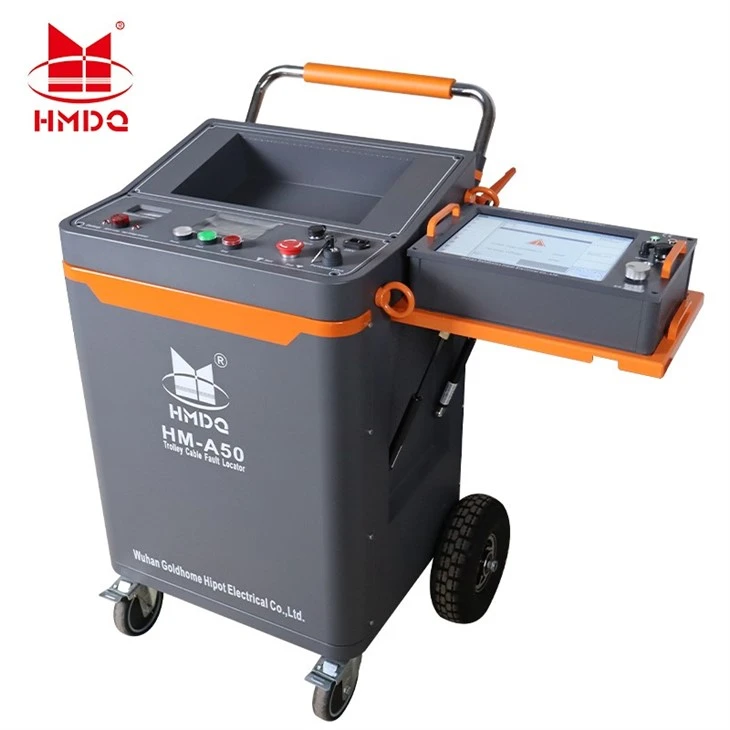

เครื่องทดสอบข้อบกพร่องของสายเคเบิลรถเข็น HM-A50 เป็นระบบทดสอบข้อบกพร่องของสายเคเบิลสำหรับรถเข็นที่บริษัทของเรามุ่งมั่นในด้านการทดสอบข้อบกพร่องของสายไฟมาเป็นเวลานาน เพื่อรองรับการพัฒนาอย่างรวดเร็วของอุตสาหกรรมพลังงาน ผสมผสานกับประสบการณ์ที่หลากหลายและการวิจัยที่เข้มข้น จึงได้รวมการวัดระยะทางข้อบกพร่องของสายเคเบิลแบบดั้งเดิมที่เป็นอิสระ แหล่งจ่ายไฟแรงดันไฟฟ้าสูง-ความถี่สูง- เครื่องกำเนิดพัลส์หลายตัว การคายประจุอัตโนมัติ และหน่วยอิสระอื่นๆ ไว้ในที่เดียว
คุณสมบัติและข้อดีที่สำคัญ
- ระบบใช้การออกแบบการผสานรวมขั้นสูงแบบฝังในตัว ป้องกันการรบกวน{0}} ที่แข็งแกร่ง เคลื่อนย้ายได้ง่ายและยืดหยุ่น
- เหมาะสำหรับการทดสอบข้อบกพร่องของฉนวนหลักทุกประเภทของสายไฟที่มีระดับแรงดันไฟฟ้าต่างกัน
- หน่วยทดสอบข้อบกพร่องใช้โฮสต์แบบฝังตัวและระบบปฏิบัติการ Linux
- ระบบควบคุมหน้าจอสัมผัสของหน่วยจ่ายไฟความถี่สูงและแรงดันสูง-รวมเอา-การโต้ตอบกับคอมพิวเตอร์ของมนุษย์ การทำงานที่สะดวก จอแสดงผลที่เรียบง่ายและใช้งานง่าย
- ระบบนี้มาพร้อมกับสายทดสอบ 25 ม. ซึ่งสะดวกสำหรับการทดสอบข้อบกพร่องของสายเคเบิลในระยะทางไกลและระยะสั้น และในสภาพแวดล้อมที่ซับซ้อน
- เครื่องจักรทั้งหมดได้รับการออกแบบตามมาตรฐานยุโรปและมีรหัสรับรองสำหรับมืออาชีพ
- เครื่องจักรทั้งหมดมีระบบป้องกันการตรวจสอบกราวด์เพื่อปกป้องอุปกรณ์และความปลอดภัยส่วนบุคคลแบบเรียลไทม์
พารามิเตอร์ คำอธิบาย
◆ ขนาดภายนอก: 530(L)*430(W)*960(H)มม.
◆ น้ำหนัก: น้อยกว่าหรือเท่ากับ 90 กก
◆ กำลังไฟฟ้าเข้า: AC220V ± 10%, 50Hz
◆ อะแดปเตอร์ชาร์จ: DC16.8V
◆จอแสดงผล: LCD เกรดอุตสาหกรรมขนาด 12.1- นิ้ว (ระบบปฏิบัติการ Linux)
◆พื้นที่เก็บข้อมูล: ดิสก์อิเล็กทรอนิกส์ 32G
◆ภาษา: การสลับภาษาจีน อังกฤษ และรัสเซีย
◆วิธีทดสอบ: วิธีพัลส์แรงดันต่ำ- วิธีแฟลชแรงดันสูง- วิธีพัลส์หลายจุด
◆โหมดการทำงาน: หน้าจอสัมผัสพร้อมปุ่มควบคุมตาแมวแบบคู่ (ตัวเลือกฟังก์ชั่นหน้าจอสัมผัส)
◆ความกว้างของพัลส์/แอมพลิจูดของพัลส์ (100ns~10μs, 120V)
◆การปรับอัตราขยาย (-20...+40dB)
◆การจับคู่อิมพีแดนซ์เอาต์พุต (120 โอห์ม)
◆เครื่องทดสอบแฟลชพร้อมโมดูล WIFI และอินเทอร์เฟซ SIM สามารถรับรู้การส่งข้อมูลการทดสอบจากระยะไกล
◆ระยะการทดสอบ: 5m-100km.
◆ระยะทดสอบขั้นต่ำ (จุดบอด): 5 เมตร
◆ข้อผิดพลาดในการชี้ที่แม่นยำ: ±0.2m
◆ข้อผิดพลาดในการทดสอบ: ข้อผิดพลาดของระบบน้อยกว่า ±1%
◆เครื่องกำเนิดพัลส์หลายตัว: แรงดันอิมพัลส์น้อยกว่าหรือเท่ากับ 40kV
◆ความละเอียด: v/(2f) เมตร (v: ความเร็วการแพร่กระจายm/μs; f: ความถี่สุ่มตัวอย่าง MHz)
◆ความถี่สุ่มตัวอย่าง: 400MHz, 200MHz, 100MHz, 50MHz, 25MHz, 12.5MHz, 6.25MHz, 3.125MHz
◆แหล่งจ่ายไฟและการใช้พลังงาน: AC220V ± 10% ไม่เกิน 15W; DC12V (7AH) ไม่เกิน 20W.
เวลาสแตนด์บาย: สามารถใช้งานได้ต่อเนื่องประมาณ 6 ชั่วโมง
คำอธิบายแผง

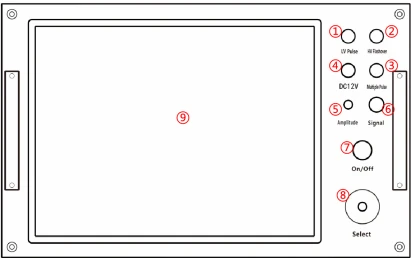

แผนผังแผงทดสอบ
1. ตัวบ่งชี้วิธีพัลส์:ไดโอดสีเขียว, ไฟสีเขียวเปิดหลังจากเปิดเครื่อง, สถานะการทำงานในสถานะการทดสอบวิธีพัลส์
2. แฟลชเกินตัวบ่งชี้วิธีการ:ไดโอดสีแดง เมื่อสถานะการทำงานอยู่ในสถานะสุ่มตัวอย่างแฟลชแรงดันสูง ไฟสีแดง
3. ตัวบ่งชี้วิธีการหลายครั้ง:ไดโอดสีแดง เมื่อสถานะการทำงานอยู่ในสถานะของการสุ่มตัวอย่างพัลส์หลายรายการ ไฟสีแดงจะสว่างขึ้น
4. ช่องเสียบชาร์จ: โปรดใช้อะแดปเตอร์แปลงไฟ DC12V3A โดยเฉพาะ
5. ความกว้างของเอาต์พุต:ใช้เพื่อปรับแอมพลิจูดพัลส์อินพุตและเอาต์พุต เมื่อใช้งานให้ปรับตามรูปคลื่นที่แสดงบนหน้าจอ หากการปรับค่าน้อยเกินไป การสะท้อนของพัลส์จะมีขนาดเล็กมากหรือไม่สามารถสุ่มตัวอย่างได้ ดังแสดงในรูปด้านล่าง (ซ้าย) หากการปรับค่ามากเกินไป พัลส์ที่สะท้อนจะเชื่อมต่อกับเส้นฐานโดยไม่มีจุดตัด และเส้นพื้นฐานอาจกลายเป็นเครื่องหมายทับ ดังแสดงในรูปด้านล่าง (ขวา) โดยทั่วไป ก่อนการสุ่มตัวอย่าง ปุ่มแอมพลิจูดอินพุตจะหมุนประมาณ 1/3 จากนั้นจึงปรับตามขนาดของรูปคลื่นตัวอย่างและสุ่มตัวอย่างใหม่
6. ซ็อกเก็ตเอาต์พุต:เครื่องมือนี้ใช้เต้ารับการบิน 9 รู ซึ่งเป็นพอร์ตควบคุมการสื่อสารระหว่างโฮสต์ของผู้ทดสอบและรถเข็น
คำอธิบายผลิตภัณฑ์
