ฟังก์ชั่นการป้องกันของหม้อแปลงการทดสอบ AC ประเภทกระบอกสูบคืออะไร?

ในฐานะซัพพลายเออร์ของหม้อแปลงการทดสอบ AC ประเภทกระบอกสูบฉันรู้สึกตื่นเต้นที่จะเจาะลึกฟังก์ชั่นการป้องกันของอุปกรณ์ที่สำคัญเหล่านี้ หม้อแปลงการทดสอบ AC ประเภทกระบอกสูบมีบทบาทสำคัญในสถานการณ์การทดสอบแรงดันไฟฟ้าสูงเพื่อให้มั่นใจถึงความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า ในบล็อกนี้เราจะสำรวจฟังก์ชั่นการป้องกันต่าง ๆ ที่ทำให้หม้อแปลงเหล่านี้ขาดไม่ได้ในสาขาการทดสอบไฟฟ้า

เหนือ - การป้องกันแรงดันไฟฟ้า

หนึ่งในฟังก์ชั่นการป้องกันที่สำคัญที่สุดของหม้อแปลงการทดสอบ AC ประเภทกระบอกสูบจบลง - การป้องกันแรงดันไฟฟ้า ระบบไฟฟ้ามักจะไวต่อแรงดันไฟฟ้ามากเกินไปซึ่งอาจทำให้เกิดความเสียหายต่อส่วนประกอบการสลายฉนวนและแม้แต่ก่อให้เกิดอันตรายต่อความปลอดภัยต่อบุคลากร หม้อแปลงการทดสอบ AC แบบกระบอกสูบติดตั้งกลไกเพื่อป้องกันไม่ให้แรงดันเอาต์พุตเกินขีด จำกัด ก่อนกำหนด

เมื่อแรงดันไฟฟ้าอินพุตหรือเงื่อนไขการโหลดทำให้แรงดันเอาท์พุทเข้าใกล้หรือเกินขีด จำกัด ที่ปลอดภัยระบบป้องกันแรงดันไฟฟ้าที่สูงขึ้นจะเริ่มขึ้นได้ผ่านการใช้เซ็นเซอร์แรงดันไฟฟ้าและวงจรควบคุม เซ็นเซอร์ตรวจสอบแรงดันเอาต์พุตอย่างต่อเนื่องและหากถึงเกณฑ์วงจรควบคุมจะดำเนินการ มันอาจลดพลังงานอินพุตไปยังหม้อแปลงหรือแม้แต่ตัดการเชื่อมต่อแหล่งจ่ายไฟเพื่อป้องกันการเพิ่มแรงดันไฟฟ้าเพิ่มเติม ฟังก์ชั่นการป้องกันนี้เป็นสิ่งจำเป็นสำหรับการปกป้องอุปกรณ์ภายใต้การทดสอบและการทดสอบหม้อแปลงเอง ตัวอย่างเช่นเมื่อทำการทดสอบฉนวนกันความร้อนของสายเคเบิลแรงดันสูงสถานการณ์แรงดันไฟฟ้าเกินอาจนำไปสู่การสลายของฉนวนสายเคเบิลก่อนวัยอันควรทำให้เกิดผลการทดสอบที่ไม่ถูกต้องและความเสียหายที่อาจเกิดขึ้นกับสายเคเบิล ด้วยการป้องกันแรงดันไฟฟ้ามากเกินไปความเสี่ยงดังกล่าวจะลดลงอย่างมีนัยสำคัญ

มากกว่า - การป้องกันปัจจุบัน

การป้องกันมากกว่า - การป้องกันปัจจุบันเป็นอีกแง่มุมที่สำคัญของหม้อแปลงการทดสอบ AC ประเภทกระบอกสูบ กระแสที่มากเกินไปสามารถสร้างความร้อนมากเกินไปซึ่งสามารถทำลายขดลวดของหม้อแปลงและส่วนประกอบอื่น ๆ ในวงจรทดสอบ นอกจากนี้ยังสามารถนำไปสู่วงจรสั้นและความผิดพลาดทางไฟฟ้าอื่น ๆ

ระบบป้องกันปัจจุบัน - ปัจจุบันในหม้อแปลงการทดสอบ AC แบบกระบอกสูบมักจะประกอบด้วยเซ็นเซอร์ปัจจุบันและรีเลย์ป้องกัน เซ็นเซอร์ปัจจุบันวัดกระแสที่ไหลผ่านขดลวดหม้อแปลง หากกระแสเกินขีด จำกัด ที่แน่นอนรีเลย์ป้องกันจะถูกเรียกใช้ รีเลย์สามารถดำเนินการเช่นการเปิดเบรกเกอร์เพื่อตัดการเชื่อมต่อแหล่งจ่ายไฟกับหม้อแปลง สิ่งนี้ไม่เพียง แต่ปกป้องหม้อแปลง แต่ยังป้องกันความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์ที่ถูกทดสอบ ตัวอย่างเช่นเมื่อทำการทดสอบอุปกรณ์ไฟฟ้าที่ผิดพลาดซึ่งอาจใช้กระแสไฟฟ้าสูงผิดปกติการป้องกันที่สูงเกินไปในปัจจุบันทำให้มั่นใจได้ว่าการตั้งค่าการทดสอบยังคงปลอดภัยและใช้งานได้

ระยะสั้น - การป้องกันวงจร

ระยะสั้น - วงจรเป็นความผิดปกติทางไฟฟ้าที่พบได้ทั่วไปและเป็นอันตราย ในสภาพแวดล้อมการทดสอบวงจรสั้นอาจเกิดขึ้นได้เนื่องจากเหตุผลหลายประการเช่นการเชื่อมต่อที่ผิดพลาดฉนวนที่เสียหายหรือการเดินสายที่ไม่ถูกต้อง หม้อแปลงการทดสอบ AC แบบกระบอกสูบได้รับการออกแบบด้วยการป้องกันระยะสั้นเพื่อจัดการกับสถานการณ์ดังกล่าว

เมื่อเกิดวงจรสั้น ๆ ความต้านทานของวงจรจะลดลงอย่างมีนัยสำคัญส่งผลให้กระแสเพิ่มขึ้นอย่างมาก ระบบป้องกันวงจรระยะสั้นในหม้อแปลงตรวจจับการเพิ่มขึ้นอย่างฉับพลันในปัจจุบันและแยกหม้อแปลงออกจากแหล่งพลังงานอย่างรวดเร็ว สิ่งนี้มักจะเกิดขึ้นได้จากเบรกเกอร์วงจรหรือฟิวส์ที่ทำหน้าที่เร็ว โดยการตัดการเชื่อมต่อหม้อแปลงจากแหล่งจ่ายไฟในกรอบเวลาสั้น ๆ การป้องกันวงจรสั้นจะช่วยป้องกันความเสียหายต่อขดลวดหม้อแปลงซึ่งอาจนำไปสู่การซ่อมแซมหรือทดแทนที่มีราคาแพง นอกจากนี้ยังปกป้องสภาพแวดล้อมการทดสอบโดยรวมจากไฟไหม้ที่อาจเกิดขึ้นหรืออันตรายด้านความปลอดภัยอื่น ๆ ที่เกี่ยวข้องกับวงจรสั้น

การป้องกันอุณหภูมิ

อุณหภูมิเป็นปัจจัยสำคัญในการทำงานของหม้อแปลงการทดสอบ AC แบบกระบอกสูบ อุณหภูมิที่มากเกินไปสามารถทำให้วัสดุฉนวนลดลงลดประสิทธิภาพของหม้อแปลงและนำไปสู่ความล้มเหลวอย่างสมบูรณ์ ดังนั้นการป้องกันอุณหภูมิจึงเป็นฟังก์ชั่นที่สำคัญ

หม้อแปลงมาพร้อมกับเซ็นเซอร์อุณหภูมิซึ่งมักจะอยู่ในพื้นที่สำคัญเช่นขดลวดและแกนกลาง เซ็นเซอร์เหล่านี้ตรวจสอบอุณหภูมิอย่างต่อเนื่อง หากอุณหภูมิสูงกว่าขีด จำกัด การทำงานที่ปลอดภัยระบบป้องกันอุณหภูมิจะดำเนินการ มันอาจเปิดใช้งานพัดลมระบายความร้อนหรือปั๊มหากหม้อแปลงมีระบบทำความเย็น ในกรณีที่รุนแรงมากขึ้นหากอุณหภูมิยังคงเพิ่มขึ้นแม้จะมีความพยายามในการระบายความร้อนแหล่งจ่ายไฟไปยังหม้อแปลงอาจถูกตัดการเชื่อมต่อเพื่อป้องกันความเสียหายเพิ่มเติม ตัวอย่างเช่นในการทดสอบแรงดันไฟฟ้าสูงระยะเวลานานการทำงานอย่างต่อเนื่องของหม้อแปลงสามารถทำให้อุณหภูมิเพิ่มขึ้น การป้องกันอุณหภูมิช่วยให้มั่นใจได้ว่าหม้อแปลงทำงานภายในช่วงอุณหภูมิที่ปลอดภัยขยายอายุการใช้งานและรักษาประสิทธิภาพ

การป้องกันข้อผิดพลาดภาคพื้นดิน

ความผิดพลาดของพื้นดินสามารถเกิดขึ้นได้เมื่อตัวนำไฟฟ้าสัมผัสกับพื้นดินหรือวัตถุที่มีสายดิน ในการตั้งค่าการทดสอบโดยใช้หม้อแปลงการทดสอบ AC แบบกระบอกสูบความผิดพลาดของพื้นดินสามารถก่อให้เกิดความเสี่ยงด้านความปลอดภัยอย่างร้ายแรงต่อบุคลากรและความเสียหายต่ออุปกรณ์

การป้องกันความผิดพลาดของพื้นดินในหม้อแปลงตรวจพบการปรากฏตัวของความผิดปกติของพื้นดินโดยการตรวจสอบความไม่สมดุลของกระแสไฟฟ้าระหว่างตัวนำเฟสและตัวนำที่เป็นกลาง หากตรวจพบความผิดปกติของพื้นดินระบบการป้องกันจะตัดการเชื่อมต่อแหล่งจ่ายไฟกับหม้อแปลงอย่างรวดเร็ว สิ่งนี้จะช่วยป้องกันการกระแทกไฟฟ้าให้กับบุคลากรและลดความเสี่ยงของความเสียหายต่อหม้อแปลงและอุปกรณ์ภายใต้การทดสอบ ตัวอย่างเช่นหากสายเคเบิลแรงดันไฟฟ้าสูงที่ถูกทดสอบมีฉนวนที่เสียหายซึ่งทำให้เกิดความผิดปกติของพื้นดินระบบป้องกันความผิดปกติของพื้นดินจะแยกวงจรทันทีเพื่อให้มั่นใจถึงความปลอดภัยของสภาพแวดล้อมการทดสอบ

บทบาทของหม้อแปลงการทดสอบ AC ประเภทกระบอกสูบในการตั้งค่าการทดสอบที่ครอบคลุม

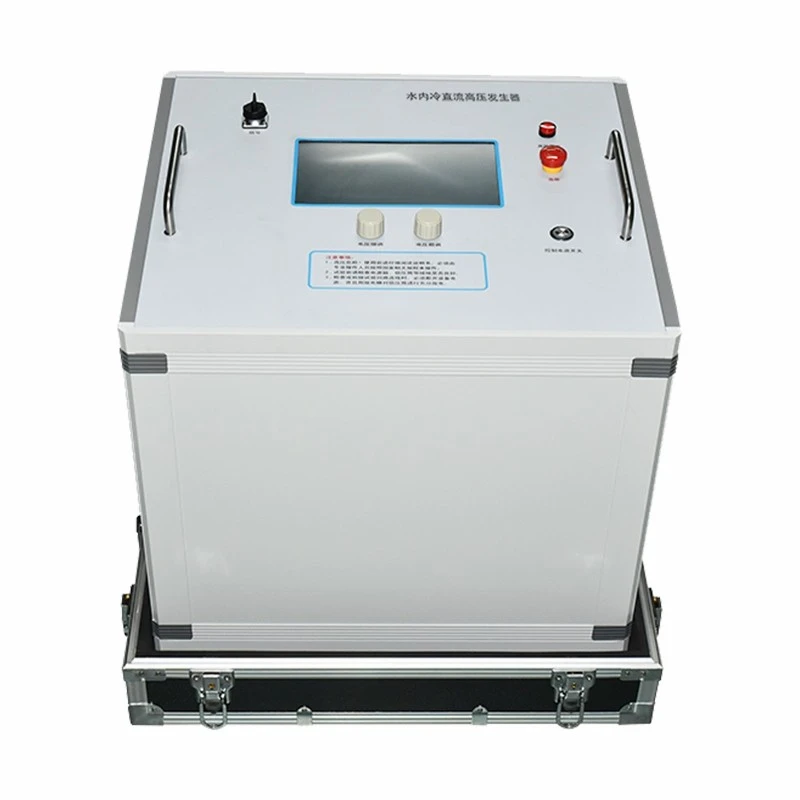

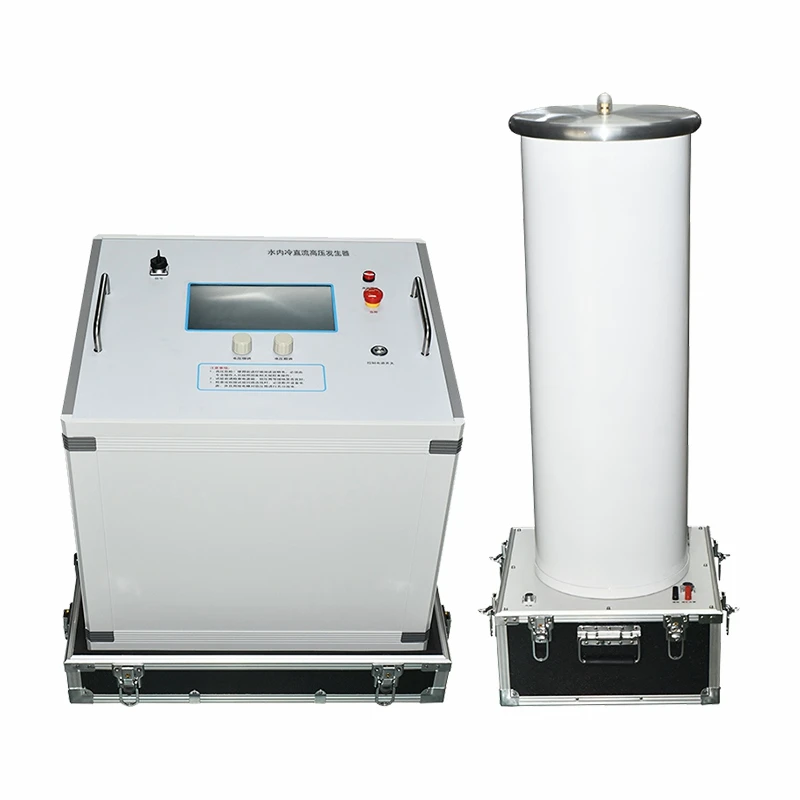

ในการตั้งค่าการทดสอบแรงดันไฟฟ้าสูงที่ครอบคลุมหม้อแปลงการทดสอบ AC แบบกระบอกสูบทำงานร่วมกับอุปกรณ์ทดสอบอื่น ๆ ตัวอย่างเช่นมันสามารถใช้ร่วมกับ [เครื่องทดสอบความต้านทานฉนวนกันความร้อนของเครื่องกำเนิดความเย็น] (/สูง - แรงดันไฟฟ้า - การทดสอบ - อุปกรณ์/AC - DC - HIPOT - เครื่องทดสอบ/น้ำ - เย็น - เครื่องกำเนิดไฟฟ้า - ฉนวน - ความต้านทาน HTML) เพื่อประเมินความต้านทานของฉนวนกันความร้อน หม้อแปลงทดสอบให้แรงดันไฟฟ้าสูงที่จำเป็นสำหรับกระบวนการทดสอบในขณะที่เครื่องทดสอบความต้านทานฉนวนวัดค่าความต้านทาน

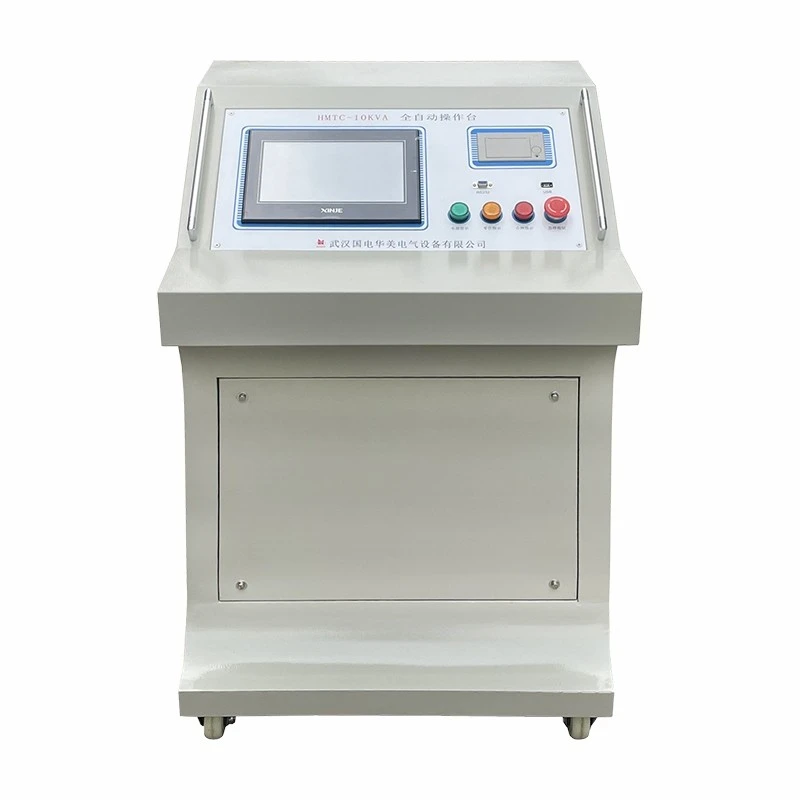

ในทำนองเดียวกันเมื่อดำเนินการความถี่พลังงานทนต่อการทดสอบแรงดันไฟฟ้า [คอนโซลของความถี่พลังงานทนต่อการทดสอบแรงดันไฟฟ้า] (/สูง - แรงดันไฟฟ้า - การทดสอบ - อุปกรณ์/AC - DC - HIPOT - เครื่องทดสอบ/คอนโซล - - พลังงาน - ความถี่ - HIPOT - TESTER/CYLINDER - TYPE - AC - TEST - Transformer.html) คอนโซลควบคุมพารามิเตอร์การทดสอบและหม้อแปลงทดสอบจะสร้างแรงดันไฟฟ้าสูงที่ต้องการสำหรับการทดสอบแรงดันไฟฟ้าที่ทนได้

บทสรุป

โดยสรุปฟังก์ชั่นการป้องกันของหม้อแปลงการทดสอบ AC แบบกระบอกสูบมีความสำคัญสูงสุดในการรับรองความปลอดภัยความน่าเชื่อถือและความแม่นยำของการทดสอบแรงดันไฟฟ้าสูง การป้องกันแรงดันไฟฟ้าเหนือ - การป้องกันในปัจจุบันการป้องกันระยะสั้นการป้องกันอุณหภูมิและการป้องกันความผิดพลาดภาคพื้นดินทั้งหมดทำงานร่วมกันเพื่อปกป้องหม้อแปลงอุปกรณ์ภายใต้การทดสอบและบุคลากรที่เกี่ยวข้องในกระบวนการทดสอบ

หากคุณต้องการหม้อแปลงการทดสอบ AC ประเภทกระบอกสูบคุณภาพสูงหรืออุปกรณ์ทดสอบแรงดันไฟฟ้าสูงอื่น ๆ ที่เกี่ยวข้องเราอยู่ที่นี่เพื่อจัดหาโซลูชั่นที่ดีที่สุดให้คุณ ผลิตภัณฑ์ของเราได้รับการออกแบบด้วยฟังก์ชั่นการป้องกันขั้นสูงเพื่อตอบสนองความต้องการที่เข้มงวดของสถานการณ์การทดสอบต่างๆ ติดต่อเราสำหรับข้อมูลเพิ่มเติมและเริ่มการอภิปรายการจัดซื้อจัดจ้าง เราหวังว่าจะให้บริการคุณและช่วยให้คุณบรรลุผลการทดสอบแรงดันไฟฟ้าที่แม่นยำและปลอดภัย

การอ้างอิง

• วิศวกรรมระบบพลังงานไฟฟ้า: แนวคิดการวิเคราะห์และการออกแบบโดย Saadat, Hadi
• สูง - วิศวกรรมแรงดันไฟฟ้า: พื้นฐานโดย Les Renard
